Reznor luchtverwarmer UESA-HR

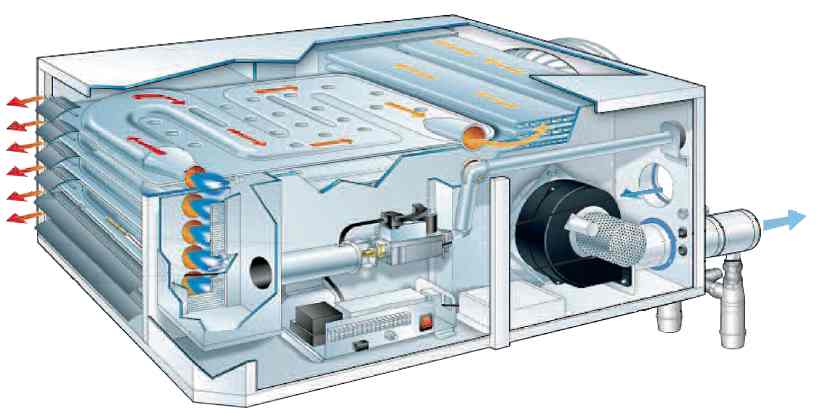

Schematische voorstelling
UESA-HR

plaats de muisaanwijzer op het onderdeel
-1- Ventilatorthermostaat -2- Maximaalthermostaat -3- Veiligheidsthermostaat -4- Branderautomaat -5- Ontstekingselektrode -6- Ionisatiepen -7- Drukverschilschakelaar -8- Gasblok -9- Rookgasventilator -10- Drukknop-signaallamp
Nr.Artikelnr.OmschrijvingModel
17028563Ventilatorthermostaatalle

27028576Maximaalthermostaat LC1 (clixon 2 pootjes)alle
37028378Veiligheidsthermostaat LC3 (capp. vergr.)alle

47028505Branderautomaat BMBCalle
57028530Onstekingselektrodealle
67028476Ionisatiepenalle

77028586Drukverschilschakelaar (Honeywell)35
77028541Drukverschilschakelaar (Honeywell)83
77028552Drukverschilschakelaar (Honeywell)055-102

87028376Gasblok Honeywell VR4601AB (V1)alle uitz 35

97028584Rookgasventilator geheelalle

107028356Drukknop signaallampalle

 7022288Ventilatormotor F48T13A1335
 7022290Ventilatormotor F48T15A1355
 7022292Ventilatormotor F48T14A1383
 7028588Ventilatormotor102
