Reznor luchtverwarmer Euro T 2500 AL

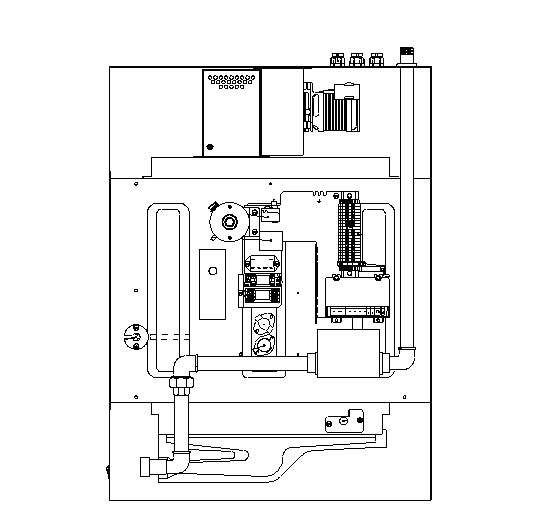

Schematische voorstelling
Euro T 2500 AL

plaats de muisaanwijzer op het onderdeel
-1- Vervangingskit ventilatorthermostaat -2- Maximaalthermostaat -3- Veiligheidsthermostaat -4- Branderautomaat -5- Gloeiontsteking -6- Gasblok -7- Drukverschilschakelaar -8- Kit rookgasmotor -9- Drukknopsignaallamp
Nr.Artikelnr.OmschrijvingModel

1
7022270
Vervangingskit ventilatorthermostaat (met schema)alle
2
7022008
Maximaalthermostaat LC 1 TOD 60T11 (clixon 2 aansl.) alle
3
7028378
Veiligheidsthermostaat LC 3 IMIT 96°C (capillair vergrendeld)alle

Honeywell gloeiontsteking

4
7028380
Branderautomaat S 4570 LS 1059 110Volt (1995 - 2000)alle
4
7028384
Branderautomaat S 4570 LS 1091 (E) 240Volt (2000 - heden)alle

5
7028368
Gloeiontsteking carburandum 0206 DC bedrading wit (1995 - 2000alle
5
7028372
Gloeispiraal Norton model 7511B 240 Volt bedrading blauw (2000 - heden)alle

7022272
Montageplaat gloeispiraal (2000 - heden)alle

6
7028374
Gasblok SIT 830 Tandem - ééntraps26/25-36/35
6
7028376
Gasblok Honeywell VR 4601 AB - ééntraps46/45-96/95
6
7022246
Connector SIT gasblokalle

7
7028386
Drukverschilschak. Honeywell C 6065FH1193alle uitz 36/35
7
7028388
Drukverschilschak. Honeywell C 6065FH114436/35

8
7022266
Kit rookgasmotor (motor+fan+plaat)alle
9
7028356
Drukknop signaallampalle


7028402
Ventilatormotor MAC 35 W426/25

7028404
Ventilatormotor MAC 50 W431/30

7028406
Ventilatormotor MXC 60 P636/46-35/45

7028408
Ventilatormotor MXC 70 P656/55

7028410
Ventilatormotor MXC 50 L676/75

7028412
Ventilatormotor MXC 65 L696/95

7028414
Ventilatorschroef S40/4PR2326/25

7028416
Ventilatorschroef S40/4PR3031/30

7028418
Ventilatorschroef S60/PR1736/45-35/45

7028420
Ventilatorschroef S60/4PR2556/55

7028422
Ventilatorschroef S70/3PR1776/75

7028424
Ventilatorschroef S70/4PR2096/95

7022222
Nox staaf rechtalle

7022224
Nox staaf linksalle

7022226
Nox staaf rechtsalle

Extra toebehoren rookgasventilator


7022206
Rookgasventilatorhuisalle

7022208
Rookgasventilatorpakkingalle
