Reznor luchtverwarmer PVA/RVP/Europak

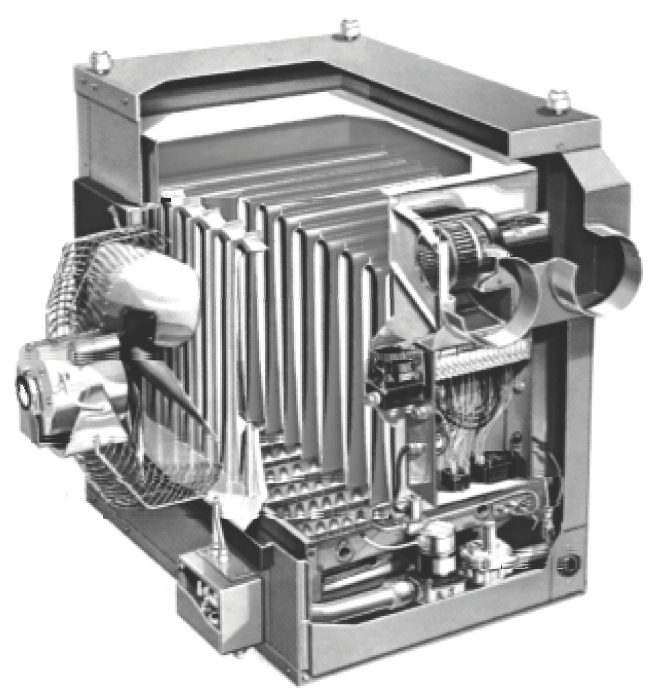

Schematische voorstelling
PVA/RPV/Europak

plaats de muisaanwijzer op het onderdeel
-1- Ventilatorthermostaat -2- Maximaalthermostaat -3- Branderautomaat -4- Waakvlambrander -5- Ontstekingstrafo -6- Gasmagneetklepje -7- Gasblok -8- Gasmagneetklep -9- Rookgasmotor -10- Schoepenwiel rookgasventilator -11- Ventilatormotorrelais -12- Ventilatormotor -13- Ventilatorschroef, niet meer leverbaar -14- Warmtewisselaar gealuminiseerd staal, niet meer leverbaar
Nr.Artikelnr.OmschrijvingModel

17022270Vervangingskit ventilatorthermostaat (met schema)alle
27022008Maximaalthermostaat LC 1 TOD 60T11 (clixon 2 aansl.)alle

 Pactrol indirecte ontsteking
37022034Branderautomaat Pactrol CSS 01 24 REV 08 groen TS=25s TP=15salle
47022040Waakvlambrander Satronic J990 HXW-7223alle

 Pactrol directe ontsteking
37022032Branderautomaat Pactrol CSS 01 24 REV 02 zwart TS=7s TP=20salle
47022052Pactrol electrodealle

 Satronic ontsteking
37022038Branderautomaat Satronic TFI 812-mod 10E 230Valle
47022040Waakvlambrander Satronic J990 HXW-7223alle
37028354Ontgrendelingsspoel FR 870alle
57022050Ontstekingstrafo ZT 870alle
67022042Gasmagneetklepje 1/8"alle

 Standaard
77022028Gasblok Honeywell V4400 F - ééntrapsalle
87022046Gasmagneetklep SA 231 KVS 201 240Valle
77022030Gasblok Honeywell V4470 P - tweetrapsalle
 7022048Gasdrukregelaar MAXITROLalle
 7022078Naspoelthermostaat (clixon 3 aansl.) PPRalle

 Oude uitvoering
97022072Rookgasmotor Fasco zwartalle
107022074Schoepenwiel rookgasventilatoralle
 7022076Vaanschakelaaralle

 Nieuwe uitvoering
97022266Kit rookgasmotor (motor+fan+plaatalle
 7028386Drukverschilschakelaar Honeywell C 6065FH1193alle

 7022024Vervangingskit rookgasventilator kompleet RPV 400 (drukverschilschak.)RPV

117022200Ventilatormotor relais T92Salle

127022098Motor 0,07 kW 0,1 PK *75-100
127022100Motor 0,12 kW 0,16 PK *125-250
127022100Motor 0,12 kW 0,16 PK (2x) *300-400

*In de uitvoering met verhoogde luchthoeveelheid zijn andere motoren en schroeven mogelijk.
Uitvoeringen en motorvermogend op aanvraag
