Reznor luchtverwarmer Euro PV 9500

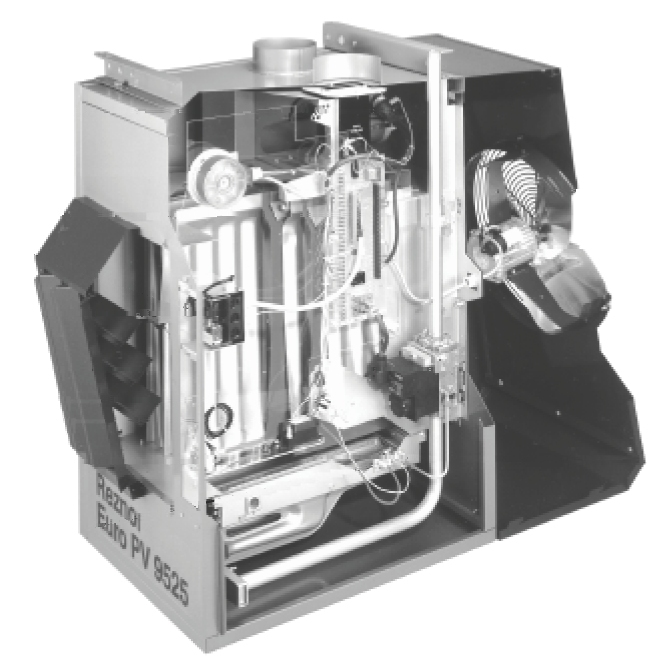

Schematische voorstelling
EuroPV9500

plaats de muisaanwijzer op het onderdeel
-1- Ventilatorthermostaat -2- Maximaalthermostaat -3- Branderautomaat Satronic -4- Waakvlambrander -5- Ontgrendelingsspoel -6- Ontstekingstrafo -7- Klemmenstrook vervangt Reznor printplaat -8- Gasblok -9- Drukverschilschakelaar -10- Naspoelthermostaat -11- Ventilatormotor -13- Ventilatormotorrelais -12- Veiligheidsrelais niet meer leverbaar
Nr.Artikelnr.OmschrijvingModel

17022270Vervangingskit ventilatorthermostaat (met schema)alle
27022198Maximaalthermostaat LC3 LS1alle

37022038Branderautomaat Satronic TFI 812-2 230Valle
47022040Waakvlambrander Satronic J990 HXW-7223alle
57028354Ontgrendelingsspoel FR 870alle
67022050Ontstekingstrafo Satronic ZT 870alle

77022190Klemmenstrook vervangt Reznor printplaatalle

87021998Gasblok Honeywell (ombouwset) V 4601 AB - ééntraps vervangt Dungsalle

97028386Drukverschilschak. Honeywell C 6065FH1193alle
107022078Naspoelthermostaat (clixon 3 aansl.) PPRalle

 7022266Kit rookgasmotor (motor+fan+plaat)alle
 vervallenVeiligheidsrelais LY-2-USalle
 7022200Ventilatormotor relais T92S55-75

 7022222Nox staaf rechtalle
 7022224Nox staaf linksalle
 7022226Nox staaf rechtsalle

117028402Ventilatormotor MAC 35 W425
 7028404Ventilatormotor MAC 50 W430
 7028406Ventilatormotor MXC 60 P645
 7028408Ventilatormotor MXC 70 P655
 7028410Ventilatormotor MXC 50 L675
 7028412Ventilatormotor MXC 65 L695
 7028414Ventilatorschroef S40/4PR2325
 7028416Ventilatorschroef S40/4PR3030
 7028418Ventilatorschroef S60/PR1745
 7028420Ventilatorschroef S60/4PR2555
 7028422Ventilatorschroef S70/3PR1775
 7028424Ventilatorschroef S70/4PR2095
