Reznor luchtverwarmer HR

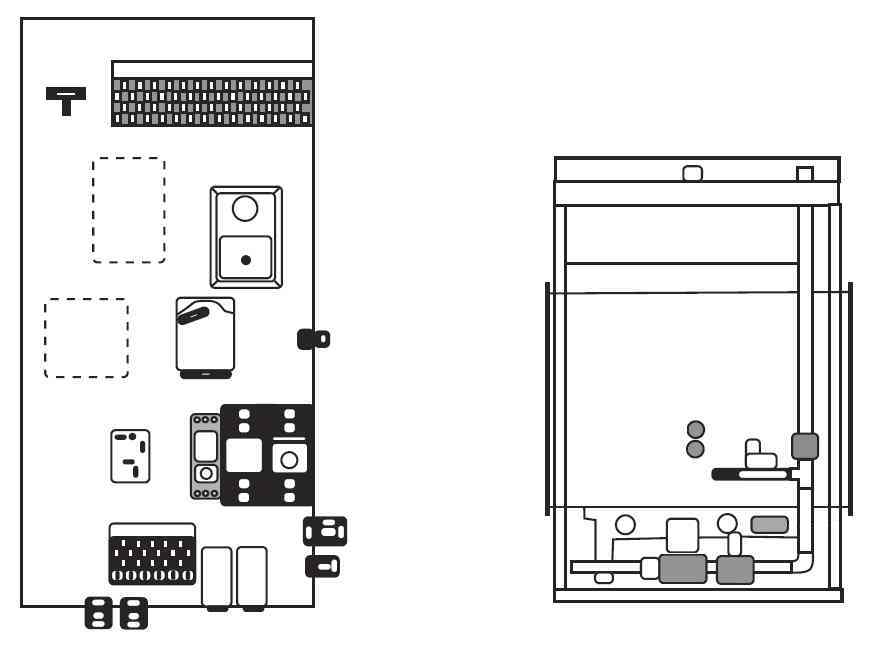

Schematische voorstelling
HR

plaats de muisaanwijzer op het onderdeel
-1- Vervanginskit ventilatorthermostaat -2- Maximaalthermostaat LC1 -3- Branderautomaat -4- Waakvlambrander -5- Gasblok / gasmagneetklep -7- Startcondensator -6- Bedrijfscondensator -8- Veiligheidsrelais -11- Motor

17022270Vervangingskit ventilatorthermostaat (met schema)alle
27022008Maximaalthermostaat LC 1 TOD 60T11 (clixon 2 aansl.)alle

 Pactrol indirecte ontsteking
37022034Branderautomaat Pactrol CSS 01 24 REV 08 groen TS=25s TP=15salle
47022040Waakvlambrander Satronic J990 HXW-7223alle

 Pactrol directe ontsteking
37022032Branderautomaat Pactrol CSS 01 24 REV 02 zwart TS=7s TP=20salle
47022052Pactrol electrodealle

 Satronic ontsteking
37022038Branderautomaat Satronic TFI 812-mod 10E 230Valle
47022040Waakvlambrander Satronic J990 HXW-7223alle
 7028354Ontgrendelingsspoel FR 870alle
 7022050Ontstekingstrafo ZT 870alle
 7022042Gasmagneetklepje 1/8"alle

 Standaard
57022028Gasblok Honeywell V4400 F - ééntrapsalle
57022046Gasmagneetklep SA 231 KVS 201 240Valle
 7022048Gasdrukregelaar MAXITROLalle

 7022082Rookgasventilator compleetalle
77022094Startcondensator 1,0 mFalle
67022092Bedrijfscondensator 1,5 mFalle
 7028386Drukverschilschakelaar Honeywell C 6065FH1193alle

87022080Veiligheidsrelais LOR HR MY2alle

117022110Motor 0,37 kW300-400
